大学毕业设计 / 概念设计 · 2022-2023
本科毕业设计 · 冰箱产品系统
FRIDGE TIMELINE SYSTEM：冰箱物品日期与位置管理
把“食材进家门”的整段过程串起来：在冰箱旁的桌面整理时顺手扫描登记，冰箱再用灯光一步步指引放到哪里、之后去哪里拿。
- 我的角色
- 独立完成：竞品调研、问题定义、行为流程、造型与 CMF、灯光交互、C4D 动画、1/4 灯光模型
- 方法
- 10 款冰箱竞品调研、行为流程分析、人机尺寸推算、C4D 建模与动画、1/4 灯光模型
痛点与场景
忙碌的两三口之家买菜回来，常常连袋子一起塞进冰箱；东西一多就找不到，放在角落的更容易忘，最后过期丢掉。调研的 10 款市售冰箱虽有分区和 App，但录入麻烦，也不能帮人快速找到东西。
调研
对 10 款市售冰箱（三星、海尔、小米、美的、康佳、奥克斯、志高、卡萨帝、达米尔、云米）的调研，归纳出 6 个问题，其中 3 个直接决定了设计方向。
分区不会帮人整理
多数冰箱有空间划分，却不能主动帮用户保持整洁 → 用固定位置 + 灯光引导摆放。
App 录入不清晰
有智能 App 的冰箱，食材录入与管理并不清晰 → 把录入放到桌面扫描这一步，简单快捷。
东西多就找不到
无法帮用户快速找到存放的东西 → 门外 + 门内两段灯光定位。
设计方案
02
取件码式的秩序
按类型分层，同层新的放右边，不必记住每样东西在哪。
03
两步灯光指引

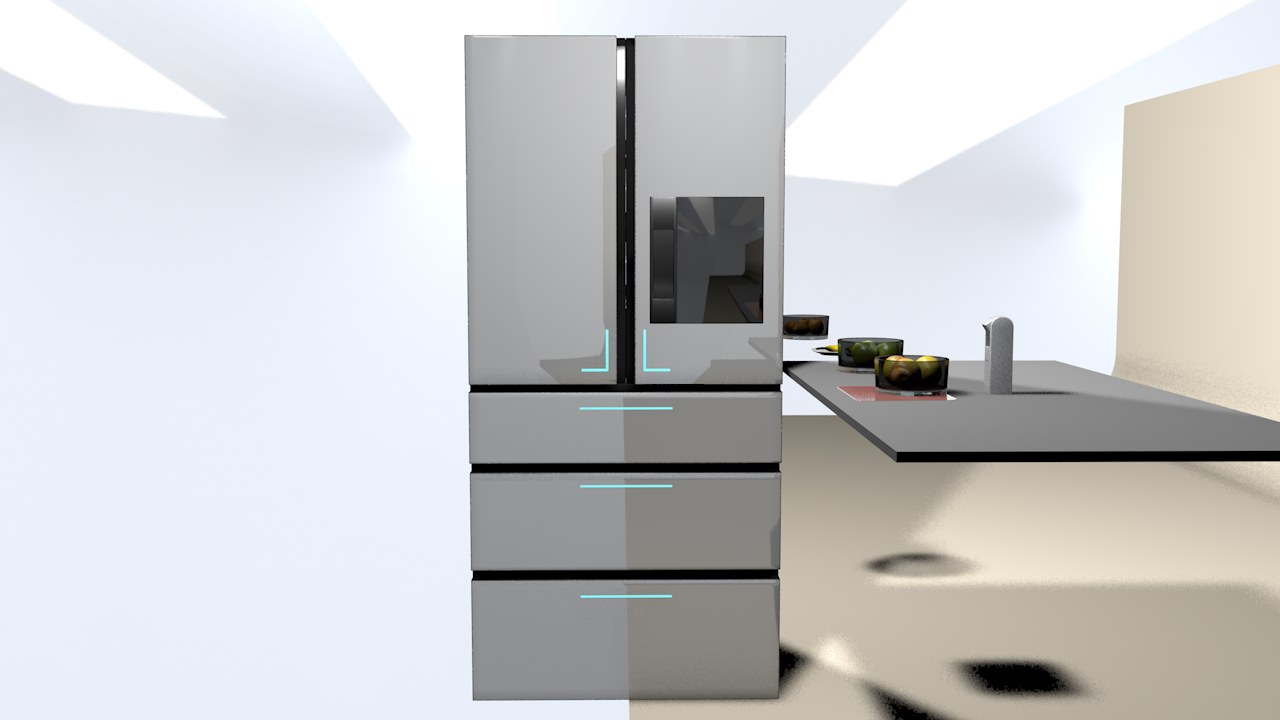

门外灯条指出开哪扇门，门内灯区指出放哪一格。
04
手机查看与取出
在手机上找到食材、看日期，对应位置的灯亮起。
流程演示
分项设计
切入点 · 桌面扫描
在桌面登记，而不是在冰箱前

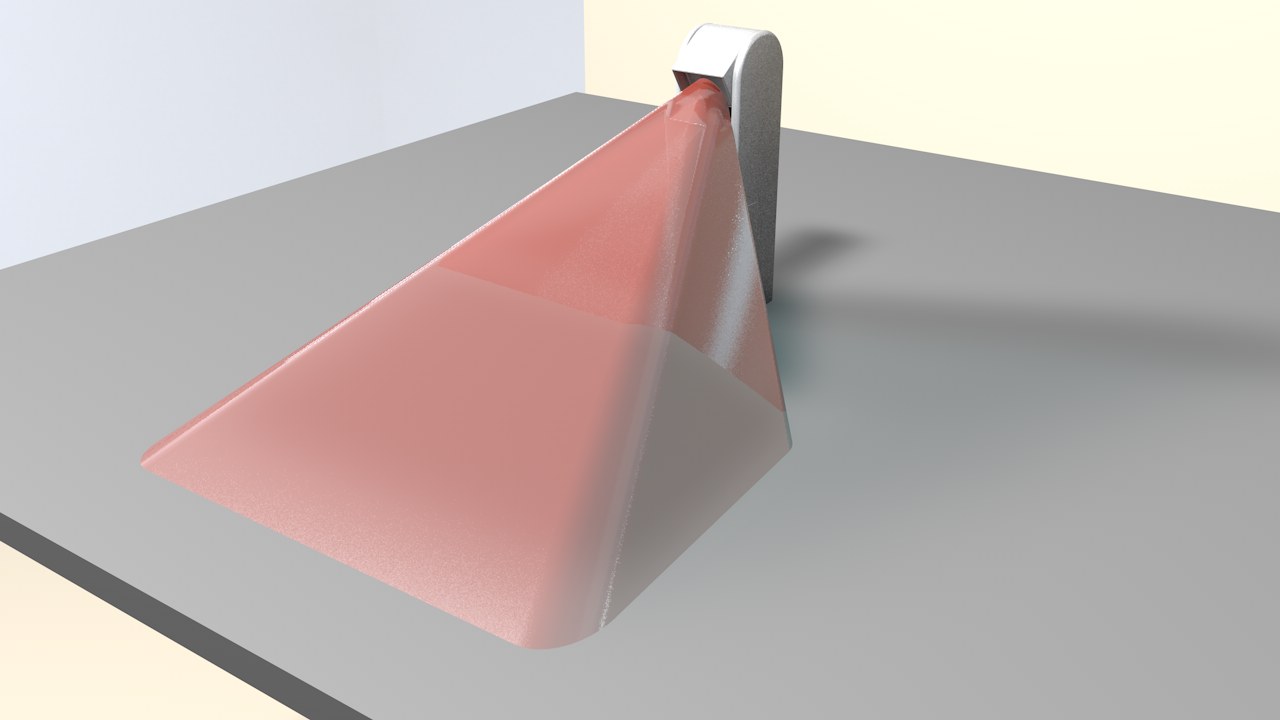

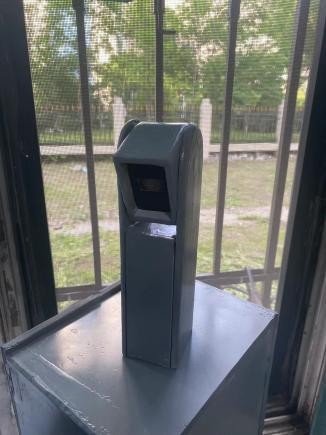

拆袋、分类发生在厨房桌面，而不是冰箱前，这是最适合登记的时刻。所以扫描终端做成独立配件：平时吸在冰箱门屏旁充电，用时取下放到桌面，拿起一样扫一样，扫完一起放进冰箱。
- 红外扫码 + 图像识物；打印标签为设想，未实现

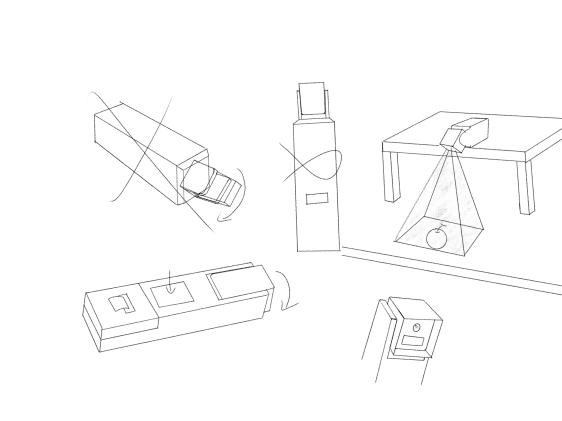

- 从圆柱形改为方柱形：少一个活动关节，也更容易磁吸贴回冰箱
- 轮廓灯同时提示“正在工作”和扫描范围
秩序 · 借用快递取件码
新的放右边，旧的在左边

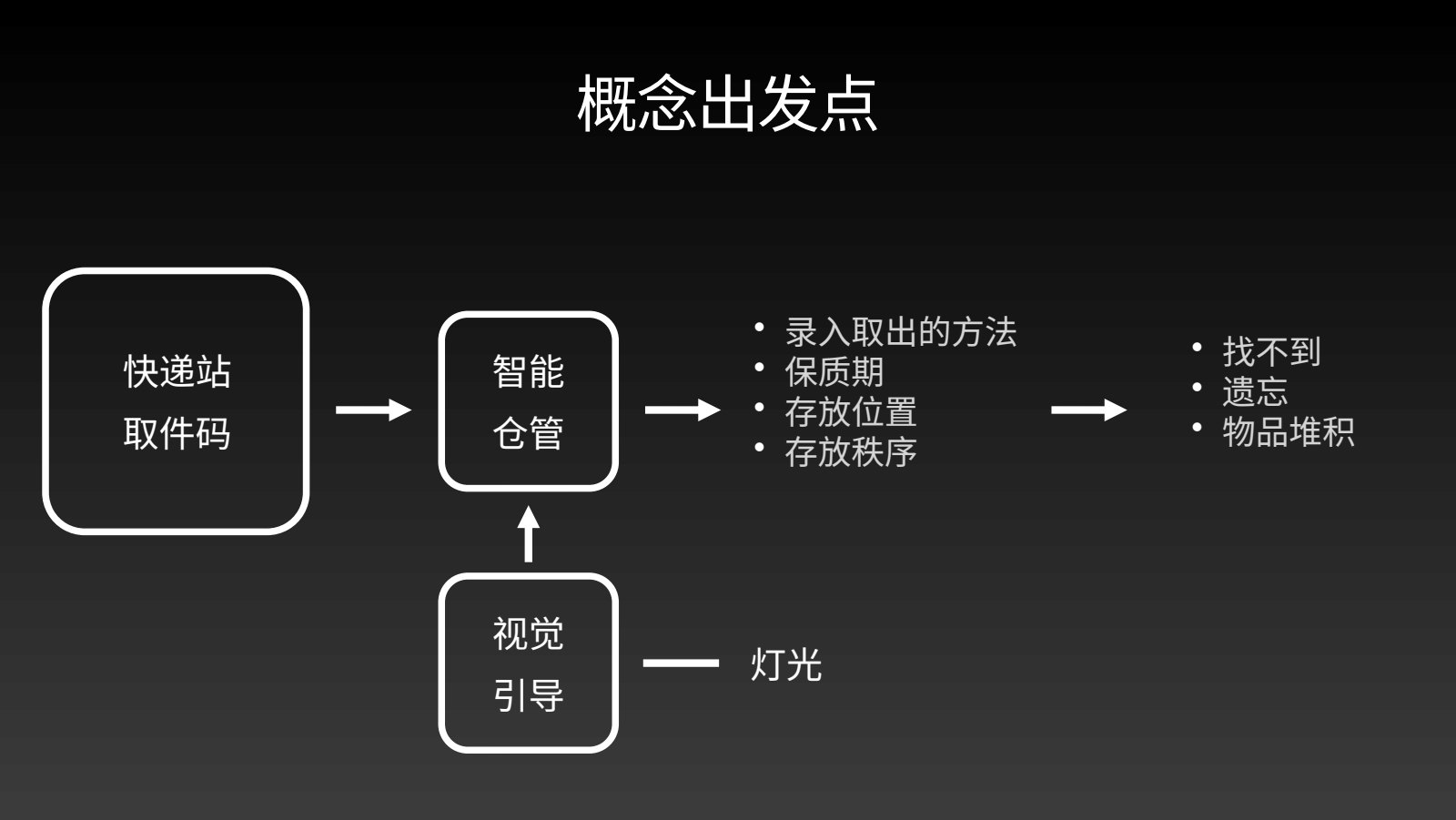

快递站靠取件码 27-5-3002（货架—层—日期—序号）在上千件包裹里定位。冰箱里东西少得多，但同样需要秩序：按类型分层，同一层按放入先后从左到右排。人记不住每样东西的位置，却记得住一条规则。
- 按勤快程度给两种收纳：简约版整袋放进大盒子，按日期整盒往左推；细分版逐件分装、贴标签
- 最左边就是放得最久的，先吃它
灯光 · 两步指引
门外指区域，门内指位置

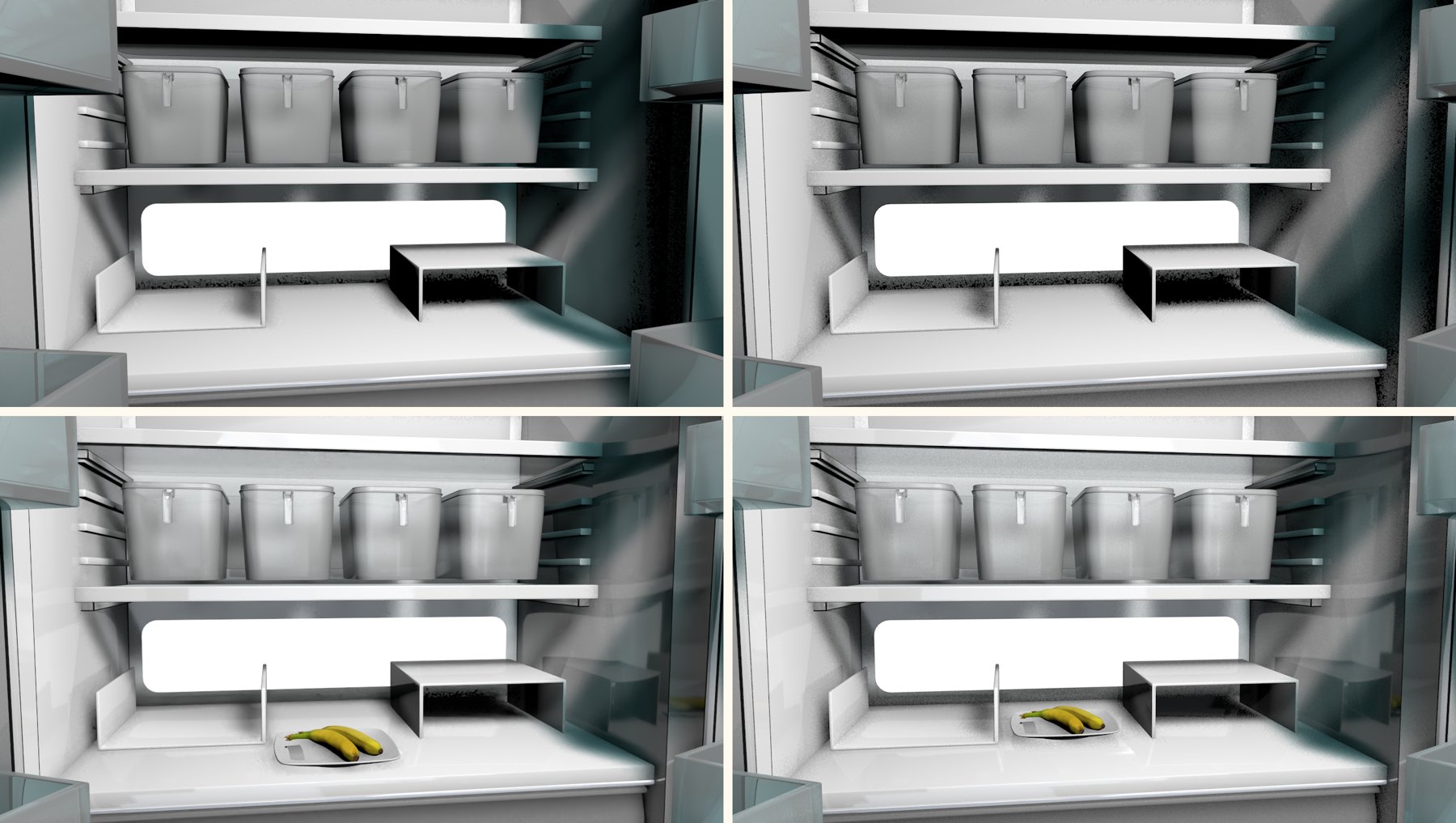

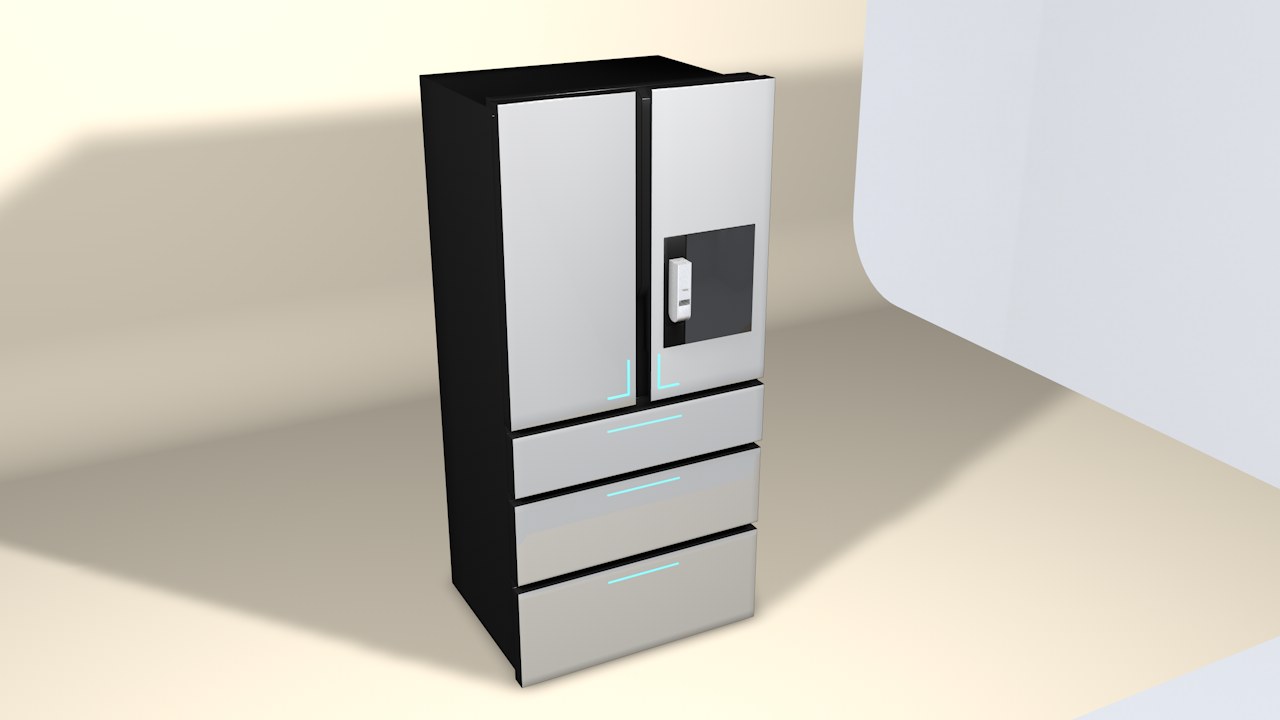

系统分好位置后，先亮对应门上的灯条：灯条贴着暗把手，形状暗示开门方向；开门后再亮对应层架的灯区。取出也一样：在手机或门屏上把食材拖到“取出”，对应的门灯闪烁。

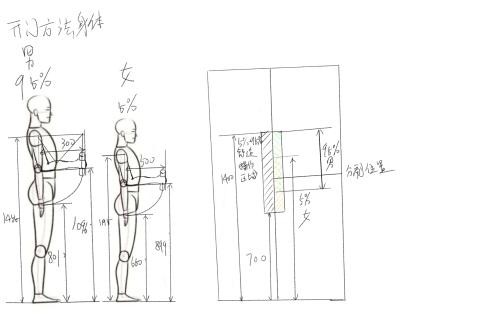

- 把手区域按中国成人 5% 女性到 95% 男性的抬手高确定
- 门屏高度按站姿眼高和 40 cm 操作距离推算
- 门屏只做手机的附属：待机是一块可以拨指针定时的钟
原型 · 1/4 灯光模型
把两步指引做成能亮的模型

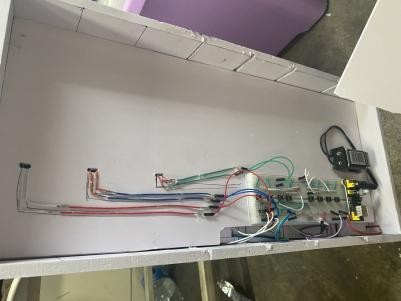

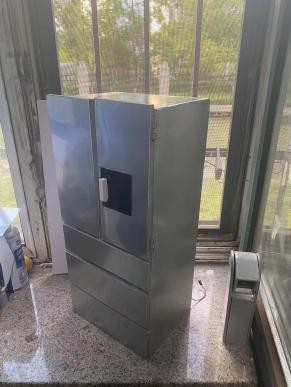

用 PVC 板搭出 1/4 的机身和门板，在门上开槽嵌入 5 V LED 灯条，背部用面包板和开关接线，每根灯条可以单独点亮，用来演示门外、门内两步指引的位置和观感。
- 完成：C4D 流程动画 + 1/4 实物模型
- 未做：识别准确度测试与用户测试
设计过程与应用
与近年 AI 冰箱的对比
2024 年起，三星、卡萨帝等陆续推出用摄像头自动识别食材的冰箱。本设计完成于 2023 年，“记住位置与日期”的目标相近，切入点不同：识别发生在放进冰箱之前的桌面整理环节，并用灯光指引摆放。
| 本设计（2023 本科毕业设计） | 卡萨帝 AI 冰箱（2025–2026 公开资料） | |
|---|---|---|
| 识别时机 | 放入前，在桌面整理时逐个扫描 | 放入时由“AI 之眼”自动识别 |
| 识别方式 | 红外扫码 + 图像识物（概念） | 2025 年发布时称可识别 210 多种食材，2026 年报道称 2000 多种 |
| 位置指引 | 门外角形灯带 + 门内层架灯区，两步指引放哪里、去哪拿 | 公开资料未提及 |
| 日期管理 | 手机清单与临期提醒 | 主动推送临期提醒，跨设备同步 |
| 不看手机时 | 打印标签贴在食物上（设想，未实现） | — |
| 完成度 | C4D 动画 + 1/4 灯光模型 | 量产产品 |
资料来源：极客公园 2025-06-26 · 中国网 2026-08-21 · Tom’s Guide 2024-01-04（三星 AI Vision Inside）
设计要点
把登记放在进家门后的桌面整理这一步，不等东西进了冰箱再去识别。
秩序是效率的核心：一条“新右旧左”的规则加两步灯光，人不必记住每样东西放在哪。
当前阶段
本科毕业设计 · 完成 C4D 流程动画与 1/4 灯光模型；标签打印未实现，识别准确度和用户使用都未测试。
